Die Rolle und Entwicklung von reflektierenden Filmen in LCD- und TV -Hintergrundbeleuchtungsmodulen

Was ist eine reflektierende Folie?

Reflektierende Folien sind eines der wichtigsten optischen Materialien in LCD-Hintergrundbeleuchtungsmodulen. Unterhalb positioniert Lichtleiterplatte (LGP)Sie bilden die unterste Schicht der Hintergrundbeleuchtungsbaugruppe. Ihre Hauptfunktion besteht darin, vom LGP austretendes Licht zurück zum Anzeigefeld zu reflektieren, wodurch der Lichtenergieverlust reduziert und die Gesamthelligkeit und Anzeigegleichmäßigkeit verbessert wird.

Reflektorfolien werden häufig in verschiedenen LCD-Hintergrundbeleuchtungsmodulen verwendet, darunter Smartphones, Laptops, Monitore, industrielle Kontrollbildschirme und Großbildfernseher. Sie verbessern effektiv die Gleichmäßigkeit der Helligkeit, verbessern die Nutzung der Lichtenergie und tragen dazu bei, den Stromverbrauch in verschiedenen Anwendungsszenarien zu senken.

Haupttypen von reflektierenden Filmen

1. Weißer reflektierender Film

Material: Hauptsächlich PET (Polyester) und PP (Polypropylen), wobei PET-Reflektorfolie über 99,8 % des Marktanteils ausmacht.

Prinzip: Einarbeitung inkompatibler Harze oder Partikel in das PET-Substrat und anschließende biaxiale Streckung zur Bildung einer gleichmäßigen mikroporösen Struktur, wodurch ein hohes Reflexionsvermögen erreicht wird.

Reflexionsvermögen: ≥96 %, das durch Oberflächenbeschichtung oder Galvanisierungsbehandlungen auf 97–100 % erhöht werden kann.

Anwendungen: Wird hauptsächlich in mittelgroßen Hintergrundbeleuchtungsmodulen für Tablets, Laptops und Automobildisplays verwendet, eignet sich aber auch für TV-Reflektorfolien und Industriemonitore.

Wichtige Hersteller: Changyang, Dongxucheng, Mitsubishi, Lanpucheng, Jizhi, Teijin, SKC usw.

2. Metallreflektierende Folie (spiegelreflektierende Folie)

Prozess: Abscheiden von Silber oder Aluminium auf Polymerfilmoberflächen, um hochleitfähige Metallschichten zu bilden.

Reflexionsvermögen: Über 99 %, mit vernachlässigbarem Lichtenergieverlust.

Nachteile: Hohe Kosten, preisempfindlich.

Anwendungen: Wird hauptsächlich in kleinen bis mittelgroßen Hintergrundbeleuchtungsmodulen für Smartphones, Tablets und Laptops verwendet; seltener bei Großbildfernsehern.

3. ESR High-Brightness-Reflektorfolie (Enhanced Specular Reflector)

Überblick: ESR ist eine von 3M entwickelte hocheffiziente mehrschichtige optische Reflexionsfolie, die als „Goldstandard“ für kleine Hintergrundbeleuchtungsmodule mit hoher Helligkeit gilt. Es bietet ein außergewöhnliches Reflexionsvermögen, „oft nachgeahmt, aber nie übertroffen“.

Markttrends: In den letzten Jahren ist der Marktanteil von ESR jährlich zurückgegangen, was auf ein verbessertes Reflexionsvermögen bei anderen Filmen, eine erhöhte Durchlässigkeit bei TFT-LCD-Panels, einen höheren Gewinn bei lichtverstärkenden Filmen und hellere Lichtleiter zurückzuführen ist.

Strukturelle Merkmale: Besteht aus mehreren nanoskaligen Polymerschichten, deren Dicke je nach Schichtanzahl variiert. Die Hauptmodelle für kleine Hintergrundbeleuchtungsmodule sind ESR-65 (65 μm dick) und ESR-80V2 (80 μm dick), wobei ESR-80V2 der vorherrschende Typ ist.

Reflexionsprinzip: Ungefähr 1.000 Schichten Polymermaterialien sind in Verbundstruktur aufgebaut, wobei jede Schicht speziell dafür ausgelegt ist, Licht einer bestimmten Wellenlänge zu reflektieren. Die Folie enthält keine Metalle und ist nicht leitend. Im sichtbaren Spektrum (380–780 nm) beträgt das Reflexionsvermögen mehr als 98 %. Das Reflexionsvermögen ist auf beiden Seiten nahezu identisch, wodurch Ausrichtungsanforderungen beim Schneiden und Zusammenbau entfallen.

Anwendungsvorteile: Ideal für kleine Hintergrundbeleuchtungsmodule mit hoher Helligkeit in Mobiltelefonen, Tablets, Laptops usw., die außergewöhnliche Helligkeit und gleichmäßige Beleuchtung liefern.

Struktur und Herstellungstechnologie der reflektierenden Folie

Verschiedene Strukturdesigns

Einschichtige Struktur: Verbessert die Opazität durch Zugabe anorganischer Füllstoffe, bietet aber ein relativ geringes Reflexionsvermögen, geeignet für Einstiegsanwendungen.

Dreischichtige Struktur: Die Kernschicht besteht aus Olefin oder geschäumtem Material niedriger Dichte. Die Oberflächenschicht besteht aus reinem Polyester oder Polyester mit optimierten anorganischen Partikeln, wodurch das Reflexionsvermögen und die optische Leistung erheblich gesteigert werden. Ideal für TV-Reflexfolien und großformatige Displays.

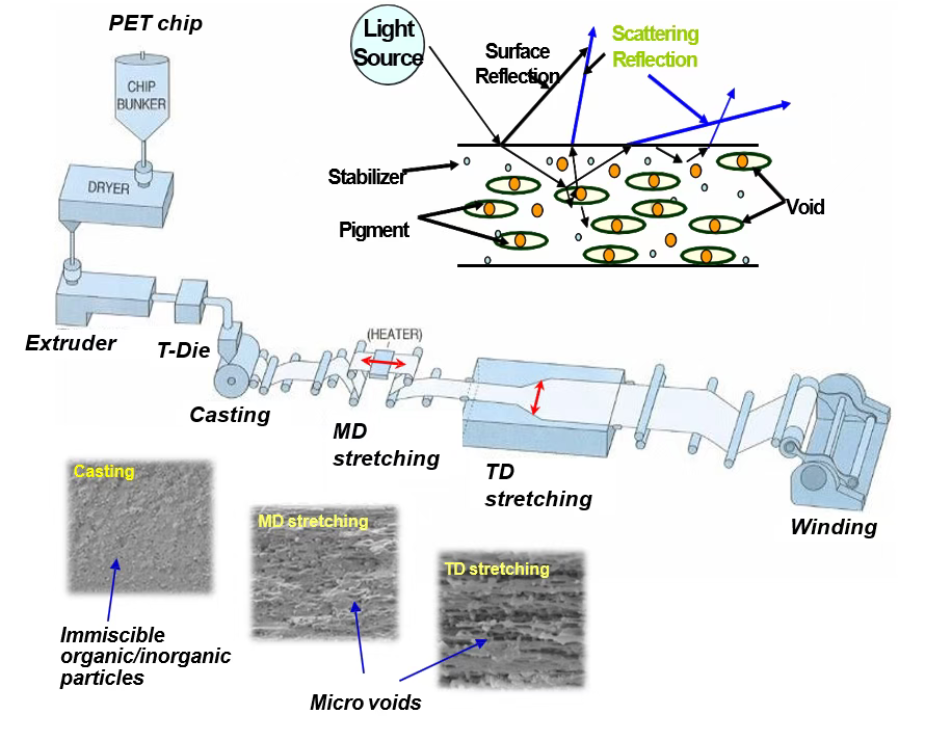

Wichtige Herstellungsprozesse

Produktionslinie für biaxial orientierte Polyesterfolie: Kernausrüstung für die Herstellung weißer PET-Reflexfolien.

Beschichtungs-/Laminierungsbehandlung: Erhöht das Reflexionsvermögen weiter auf nahezu 100 %.

Wärmeableitungsbeschichtungstechnologie: Bringt eine aufgeraute Beschichtung auf die reflektierende Filmoberfläche auf und erhöht so die Kapazität der Luftschicht, um die Wärmeableitung der LED-Hintergrundbeleuchtung zu verbessern und die Lebensdauer des Displays zu verlängern.

Abschluss

Reflektierende Folien sind wichtige Materialien für LCD- und TV-Hintergrundbeleuchtungsmodule und wirken sich direkt auf die Displayhelligkeit, Energieeffizienz und Lebensdauer aus. Zu den zukünftigen Branchentrends gehören:

Höheres Reflexionsvermögen (nahezu 100 %);

Niedrigere Kosten und größere Produktion;

Funktionale Designs mit integrierten Wärmemanagementfunktionen.

Weiße Reflexionsfolien, PET-Reflexfolien, TV-Reflexfolien und ESR-Reflexfolien mit hoher Helligkeit werden weiterhin eine wichtige Rolle in der globalen Displayindustrie spielen.
