Qu'est-ce que le rétro-éclairage LED et comment il alimente les écrans LCD modernes

Qu'est-ce qu'un rétroéclairage ?

UN rétroéclairage est une source de lumière située derrière un écran à cristaux liquides (LCD). Puisque l’écran LCD lui-même n’émet pas de lumière, il s’appuie sur le rétroéclairage pour moduler et afficher les images. La qualité du rétroéclairage affecte directement les performances visuelles du module d'affichage à cristaux liquides (LCM).

Histoire et évolution des rétroéclairages

Le développement de la technologie de rétroéclairage remonte à la Seconde Guerre mondiale, lorsque de très petites lampes à filament de tungstène étaient utilisées dans les tableaux de bord des avions. Cela a marqué le début de l’application du rétroéclairage. Après plus d'un demi-siècle d'innovation continue, le rétroéclairage est devenu un domaine spécialisé en électronique et un sujet brûlant pour la recherche et le développement.

Qu’est-ce que le rétroéclairage LED ?

Le rétroéclairage LED utilise des diodes électroluminescentes (DEL) comme source de lumière. Les LED sont constituées de fines couches de matériaux semi-conducteurs dopés. Une couche contient un excès d’électrons, tandis que l’autre en manque, formant des trous chargés positivement. Lorsque le courant circule, les électrons et les trous se recombinent, libérant de l’énergie sous forme de lumière.

En utilisant différents matériaux, les LED peuvent produire une gamme de couleurs, notamment le rouge, le vert, le bleu, le cyan, l'orange, l'ambre et le blanc. Pour les téléviseurs LCD, le rétroéclairage LED peut être blanc ou RVB (rouge, vert, bleu), et sur certains écrans haut de gamme, même un rétroéclairage LED à six couleurs primaires est utilisé pour améliorer la précision des couleurs.

Avantages du rétroéclairage LED

• Conception mince: Généralement environ 5 cm d'épaisseur
• Large gamme de couleurs: Jusqu'à 105% NTSC
• Contraste élevé: Flux de lumière noire aussi faible que 0,05 lumens, permettant des rapports de contraste jusqu'à 10 000:1
• Longue durée de vie: Jusqu'à 100 000 heures
• Économie d'énergie: Particulièrement avantageux pour les appareils portables comme les ordinateurs portables

Classification du rétroéclairage LED

Les systèmes de rétroéclairage LED peuvent être classés en fonction de la conception optique et de la configuration de la puce LED.

Par structure optique

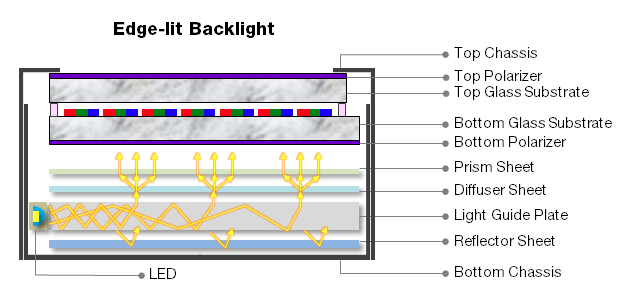

1 et 1Rétroéclairage LED éclairé par les bords

Les sources lumineuses sont placées le long des bords d'un plaque de guidage légère, permettant de produire des écrans ultra-fins. Les conceptions peuvent varier du simple côté au double ou triple face selon l'application.

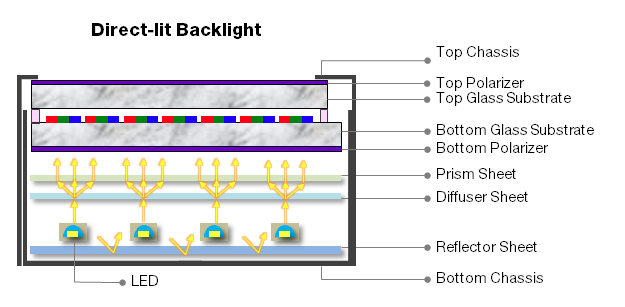

2Rétroéclairage LED à éclairage inférieur (à éclairage direct)

Les LED sont disposées directement derrière le panneau LCD. Normalement, n'utilisez pas de plaque de guidage de lumière, mais feuille de diffuseur .Cela fournit une luminosité plus uniforme et est souvent utilisé dans les écrans haut de gamme ou de grande taille.

3 et 3Rétroéclairage LED hybride (carrelé)
Combine des fonctionnalités d'éclairage périphérique et d'éclairage direct pour optimiser les performances et l'efficacité énergétique.

Par type de LED

• LED monochromes
• LED bicolores
• LED tricolores (RVB)

Les configurations avancées peuvent également utiliser des panneaux LCD sans filtre, commutant différentes LED monochromatiques en séquence pour obtenir des affichages couleur.

Objectif et avantages des rétroéclairages LED

Le rétroéclairage LED apporte des avantages significatifs à la technologie d’affichage moderne :

1 et 1 Qualité d'image améliorée

Les LED réduisent le flou de mouvement et offrent des couleurs vives et précises, idéales pour les images en mouvement rapide telles que les contenus sportifs ou d'action.

2 Coût de fabrication réduit

En utilisant un mélange séquentiel de couleurs, les systèmes LED peuvent remplacer les filtres de couleur traditionnels, qui représentent environ 30 % du coût d'un panneau LCD.

3 et 3 Écrans plus fins et plus légers

Les LED éclairées par les bords aident à réduire l'épaisseur globale de l'écran, rendant les appareils plus portables et plus élégants.

4 Durée de vie prolongée de la batterie

Surtout sur les ordinateurs portables, le rétroéclairage LED peut augmenter l’efficacité de la batterie de plus de 40 %.
