LCD 백라이트 모듈의 확산 필름이란 무엇입니까?
일반적인 수동 발광 장치인 TFT-LCD 액정 디스플레이 패널은 디스플레이 이미징을 구현하기 위해 외부 광원이 필요합니다. 따라서 TFT-LCD 후면에는 백라이트 모듈을 추가해야 한다.

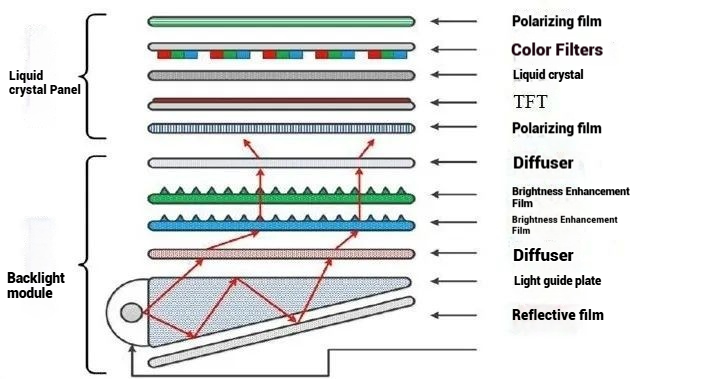

완전한 TFT-LCD 액정 디스플레이 모듈은 다음과 같은 수많은 LCD 광학 필름을 사용합니다. 편광판 시트,,, 확산 필름,,, 휘도향상필름(BEF), 그리고 반사 필름.
TFT-LCD 패널의 상하단면에 접착되는 편광판 시트를 제외한 나머지 LCD 광학 시트는 백라이트의 금속 프레임이나 접착 프레임에 다양한 방식으로 고정됩니다. 다른 구성요소와 함께 완전한 백라이트 모듈을 형성합니다.
이 글은 디퓨저 필름의 분류와 기능에 초점을 맞췄습니다.
확산 필름은 일반적으로 상부 확산 필름과 하부 확산 필름의 두 가지 유형으로 분류됩니다. 이들의 기능과 적용 시나리오는 크게 다릅니다.
상부 확산 필름에 비해 하부 확산 필름은 더 하얗게 보이고 헤이즈가 더 높으며 광 투과도가 더 낮습니다. 상부 확산 필름은 더 투명하고 광 투과율이 더 높으며 헤이즈가 더 낮습니다.
I. 상부확산필름 주요 특징 및 용도
상부 확산 필름: 백라이트 모듈 내 상부 및 하부 광 강화 필름 위에 위치하며 주요 기능은 다음과 같습니다.
① 광향상 필름 보호 및 조립 수율 향상. 백라이트 모듈 구조의 광 강화 필름 위에 위치하여 외부 긁힘으로부터 보호하고 환경 입자 및 먼지로 인한 오염을 줄입니다.
② 시야각이 향상됩니다. 상부 확산 필름은 빛 방출 각도를 증가시켜 LCD 패널을 다양한 각도에서 볼 때 최적의 시각 효과를 보장합니다.
③ 가벼운 부드러움을 강화합니다. 상부 확산 필름은 빛의 강도와 선명도를 부드럽게 하여 보다 편안한 시청 경험을 제공하고 눈의 피로를 줄여줍니다.
상부확산필름은 중저가형 노트북, 자동차 디스플레이, 산업용 제어장치, MNT, TV 등에 주로 사용됩니다. 웨어러블, 스마트폰, 태블릿 등 중소형 제품에는 거의 사용되지 않습니다.
II. LCD 패널의 저확산 필름 기능 및 용도
하부 확산 필름: 백라이트 모듈 내의 도광판 위에 위치하며 주요 기능은 다음과 같습니다.
① 균일한 배광을 보장합니다. 도광판 위에 위치한 하부 확산 필름은 확산층을 통과하는 빛을 굴절시키고 산란시킵니다. 이는 빛을 균일한 면 광원으로 변환하여 백라이트 모듈의 광 균일성을 향상시킵니다.
② 잡티 은폐성을 향상시킵니다. 도광판(LGP)은 빛을 굴절시키는 도트 패턴이 특징입니다. 하부 확산 필름은 이러한 도트를 부분적으로 가려서 눈에 보이는 도트 패턴이나 불균일한 도트 분포, 사소한 긁힘 또는 빛이 플레이트를 통과할 때의 오염으로 인한 결함을 방지합니다.
하부 확산 필름은 TFT-LCD 디스플레이 모듈에 널리 사용되며 필수 불가결합니다. 그러나 일부 TV 제품에서는 하부 확산필름을 확산판으로 대체하는 경우도 있습니다.
