Optik Filmlerin Kapsamlı Bir Analizi: LCD ve OLED Ekran Modüllerindeki Temel Malzemeler

Görüntü paneli endüstrisinde optik filmler, görüntü parlaklığını, bütünlüğünü ve kontrast performansını belirleyen temel malzemelerdir. LCD ve OLED teknolojilerinin gelişmesiyle birlikte, farklı türdeki optik filmlerin modül yapılarındaki rolleri giderek uzmanlaştı ve aynı zamanda panel üreticileri ve malzeme tedarikçileri için ürün performansını artırmada temel faktörler haline geldi.

Bu makale, LCD ve OLED ekran modülleri arasındaki yapısal farklılıkları sistematik olarak açıklayacak ve yaygın optik filmlerin türlerini, işlevlerini ve teknik zorluklarını analiz etmeye odaklanarak ekran teknolojisinin arkasındaki optik mantığı anlamanıza yardımcı olacaktır.

I. Rolü Optik Filmler LCD Ekran Modüllerinde

LCD Modül Yapısına Genel Bakış
Bir LCD ekran modülü öncelikle iki ana bileşenden oluşur:

Arka Işık Modülü (BLU): Düzgün beyaz ışık sağlamaktan sorumludur

Sıvı Kristal Modülü (LCM): Görüntü gösterimi elde etmek için ışık iletimini kontrol eder

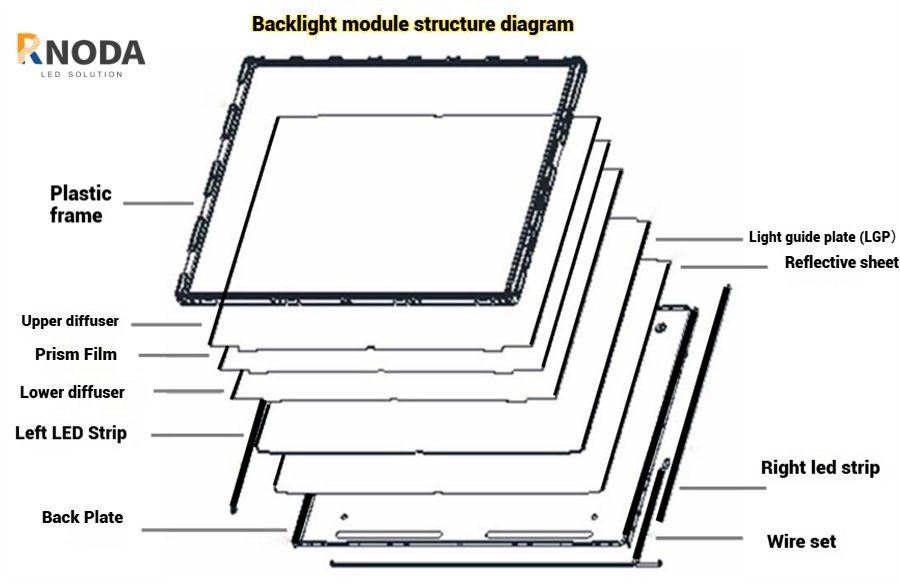

LCD Modüllerdeki Tipik Optik Film Yapısı:
Arka ışık modülünde kullanılan optik filmler şunları içerir:

Yansıtıcı Film × 1

Alt Difüzyon Filmi × 1

Işık Kılavuzu Plakası (LGP) × 1

Parlaklığı artırma Filmi (Prizma Filmi) × 2

Üst Difüzyon Filmi × 1

Sıvı kristal panel aşağıdaki film yapılarını içerir:

Polarize edici film × 2 (her biri şunları içerir: koruyucu film × 2 + ayırıcı film × 1)

Toplam film katmanı sayısı: yaklaşık 9-14 katman, belirli yapılar tasarıma bağlı olarak küçük ayarlamalara tabidir.

2. OLED Ekran Modüllerinde Optik Film Uygulaması

OLED ekranlar kendi kendini yayma özelliklerine sahiptir ve arka ışık modülü gerektirmezler; bu nedenle daha az optik film kullanırlar ancak daha yüksek teknik gereksinimlere sahiptirler.

OLED ekranlarda kullanılan optik filmler öncelikle şunları içerir:
Dairesel Polarizör × 1

PVA polarizasyon katmanı + TAC koruyucu katman + yapışkan katman içerir

Yayın Filmi × 1 (laminasyon için)

Toplam film katmanı sayısı: yaklaşık 2–3 katman

OLED ekranlar kontrasta, parlama önleyici performansa ve esnekliğe öncelik verdiğinden, OLED ekranlarda kullanılan polarizasyon filmlerine yönelik teknik gereksinimler, LCD'lere göre önemli ölçüde daha yüksektir.

3. Başlıca Optik Film Türleri ve İşlevlerinin Ayrıntılı Açıklaması

Aşağıda, ekran modüllerinde kullanılan birkaç önemli optik filmin ayrıntılı açıklaması bulunmaktadır:

1)Işık Kılavuzu Plakası (LGP)

İşlev: Yan ışık kaynaklarını ekrana yönlendirir ve arkadaki baskılı nokta deseni aracılığıyla bunları dağınık bir ışık kaynağına yansıtarak eşit aydınlatma sağlar.
Malzeme: PMMA (akrilik) veya PC, dizüstü bilgisayarlar, ışıklı kutular vb. için uygundur.
Özellikleri: Yüksek ışık geçirgenliği, hafif, ultra ince tasarımlara uygundur.

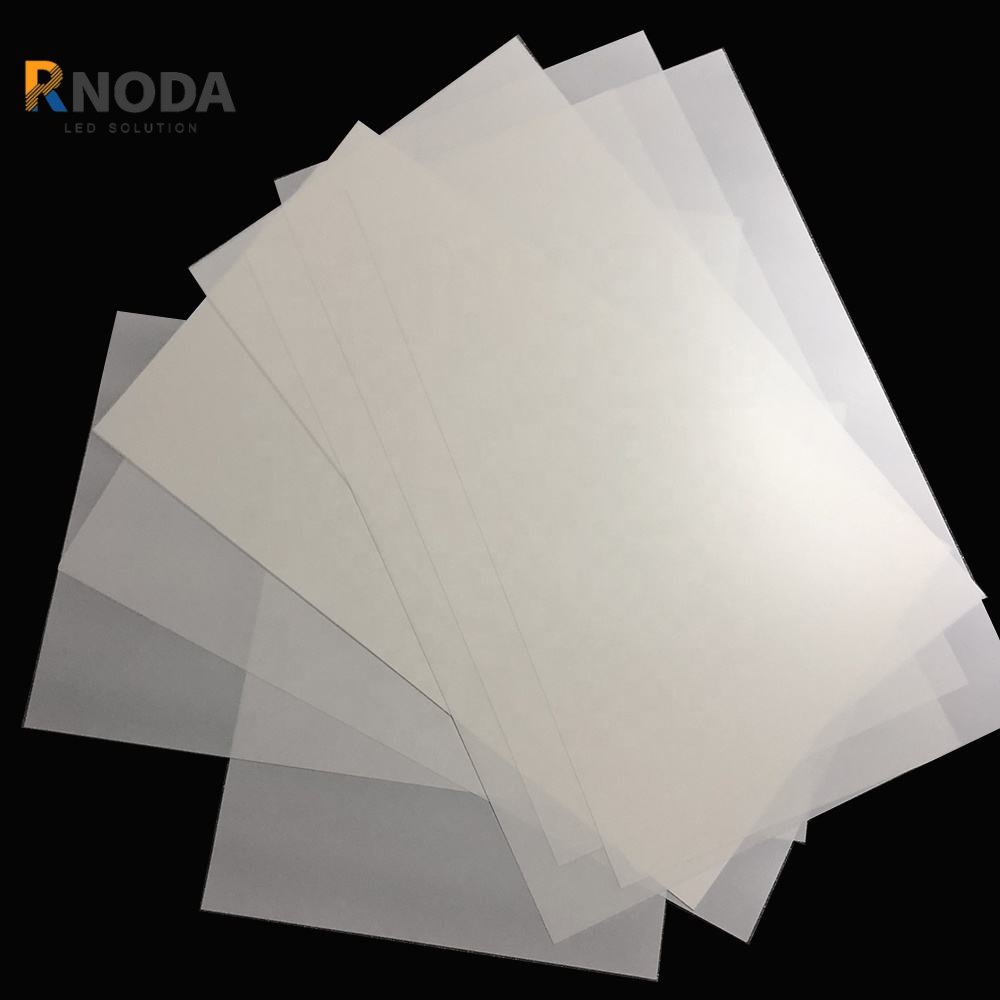

2)Yansıtıcı Film

Fonksiyon: Işık kullanım verimliliğini artırmak için ışık kılavuzu plakası tarafından yönlendirilmeyen ışığı yansıtır.

Türler:

• Beyaz Reflektif Film (Kaplamalı Tip, Yansıtıcılık Yaklaşık �)
• Çok Katmanlı Yansıtıcı Film (DBEF, �-0'e Kadar Yansıtıcılık)

Uygulamalar: LCD modüllerin alt kısmı, LED aydınlatma armatürlerinde yansıtıcı katman.

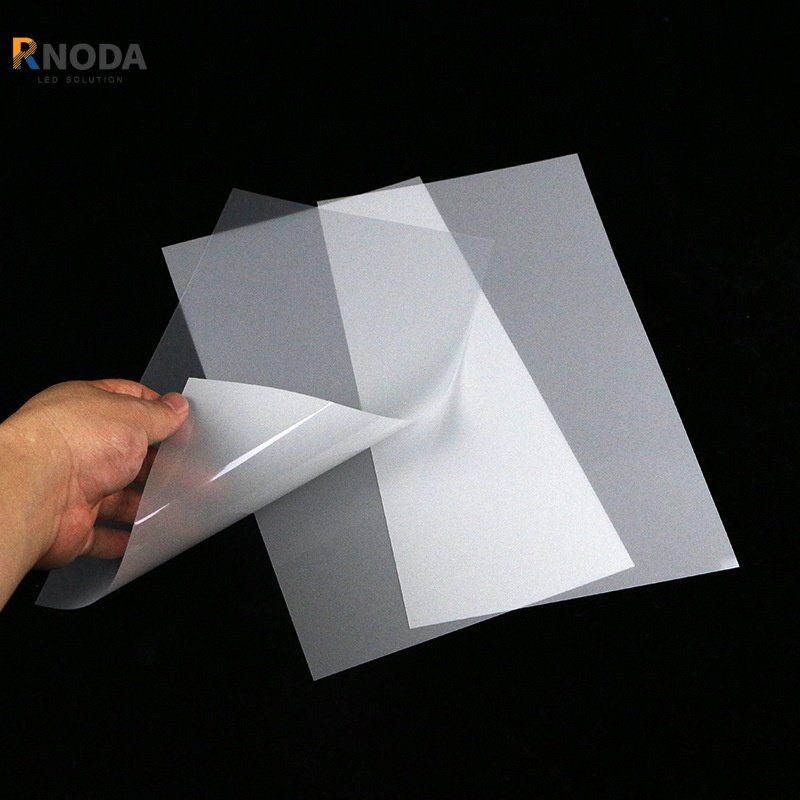

3)Difüzör Filmi

Fonksiyon: Işık kılavuzu plakasından geçtikten sonra daha düzgün ışık dağılımı sağlar, parlak noktaları ortadan kaldırır ve parlaklık tutarlılığını artırır.
Türler:

• Yüzey dokulu tip
• Dahili parçacık dağılmış tip
• Çift taraflı difüzör filmi (parlaklığı ve bütünlüğü dengeler)

Özellikleri: Yumuşak, parlamayan ışık, ışık kaynağının kalitesini artırır.

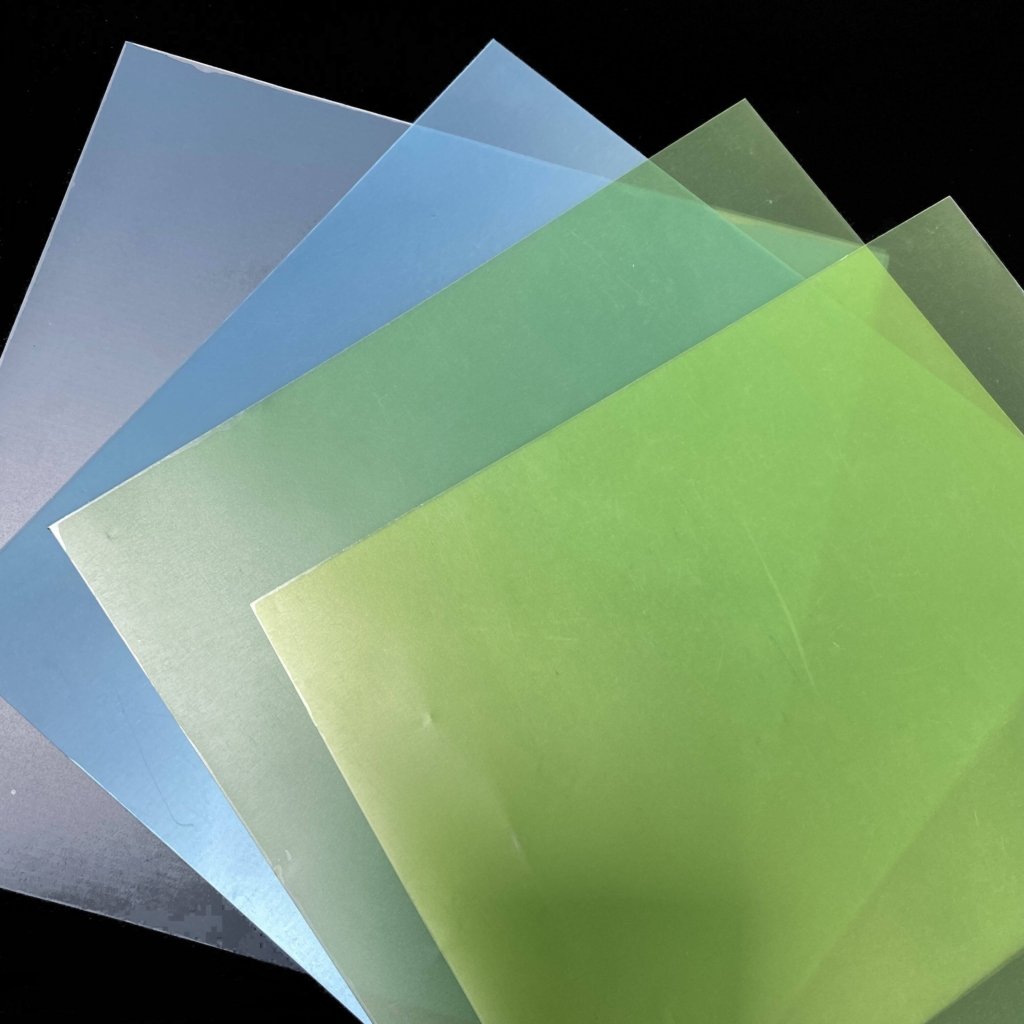

4)Parlaklık Arttırma Filmi (BEF)

İşlev: Dağınık ışığı dikey olarak yoğunlaştıracak şekilde yönlendirerek doğrudan bakıldığında panel parlaklığını artırır.

Türler: Ortak prizma filmi, fonksiyonel prizma filmi, mikro lens filmi vb.

Avantajları: Işık verimliliğini yaklaşık 0'a kadar artırabilir.

5)Geciktirme Filmi

İşlev: Görüş açısını ve kontrastı iyileştirmek için sıvı kristal moleküllerin faz farkını düzeltir.

Başvuru: Görüntü tutarlılığını artırmak için yaygın olarak IPS, VA ve diğer sıvı kristal teknolojilerinde kullanılır.

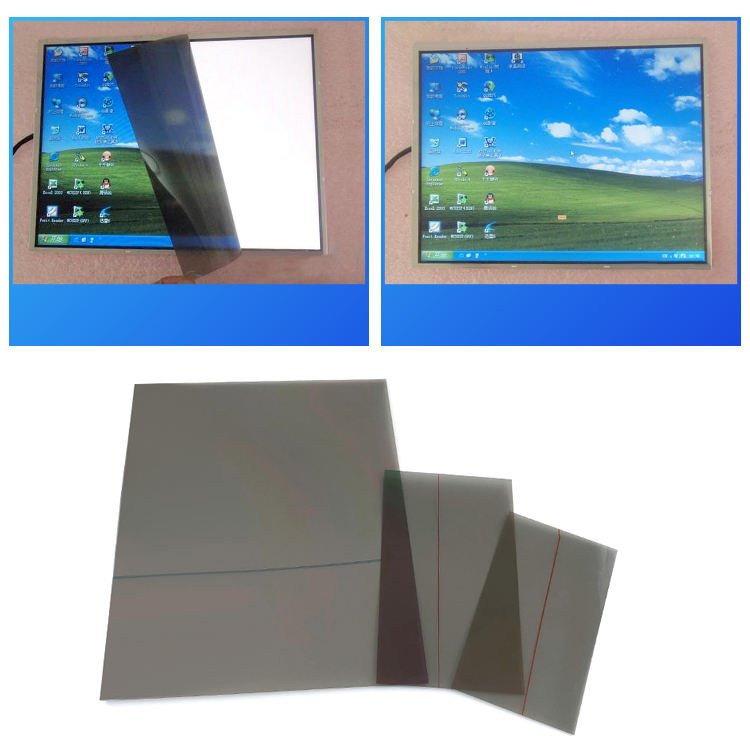

6)Polarizör filmi

Fonksiyon: Işık iletimini kontrol etmek için sıvı kristal moleküllerle birlikte çalışarak doğal ışığı polarize ışığa dönüştürür.

Kompozisyon: PVA polarizasyon katmanı + TAC koruyucu film + yapışkan katman + ayırıcı film.

OLED'e özgü dairesel polarizörler aynı zamanda yansıma önleyici işlevselliğe sahiptir ve bu da onları yüksek katma değerli kritik bir bileşen haline getirir.

4.Geleceğin Trendleri: Ortaya Çıkan Yeni Optik Filmler

Yeni Filmler İşlev Uygulaması
Mavi Işık Engelleyici Film Zararlı mavi ışığı filtreler Akıllı telefonlar, ekranlar
Esnek Film Bükülebilir/rulolanabilir Katlanabilir ekranlar, giyilebilir ürünler
Kendi Kendini Onaran Koruyucu Film Çizikleri otomatik olarak onarır Üst düzey akıllı telefonlar, tabletler
AF Parmak İzi Önleyici Film Yağ itici ve leke tutmaz Dokunmatik ekranlar, ayna dekorasyonları

Özet

Ekran modüllerinin kritik bir bileşeni olan LCD Optik filmler, yalnızca ekranın parlaklığını, kontrastını, rengini ve görüş açısını belirlemekle kalmaz, aynı zamanda LCD ve OLED teknolojilerinin sürekli olarak yükseltilmesi için temel destek görevi görür. Çeşitli filmlerin yapısını ve işlevlerini anlamak, ürün tasarımı, malzeme seçimi ve tedariki, müşteri iletişimi ve ürün tanıtımı konularında yardımcı olacaktır.
