Există 2 tipuri de panouri cu led: Iluminat pe margine şi Iluminat din spate . Care este diferența dintre ele?

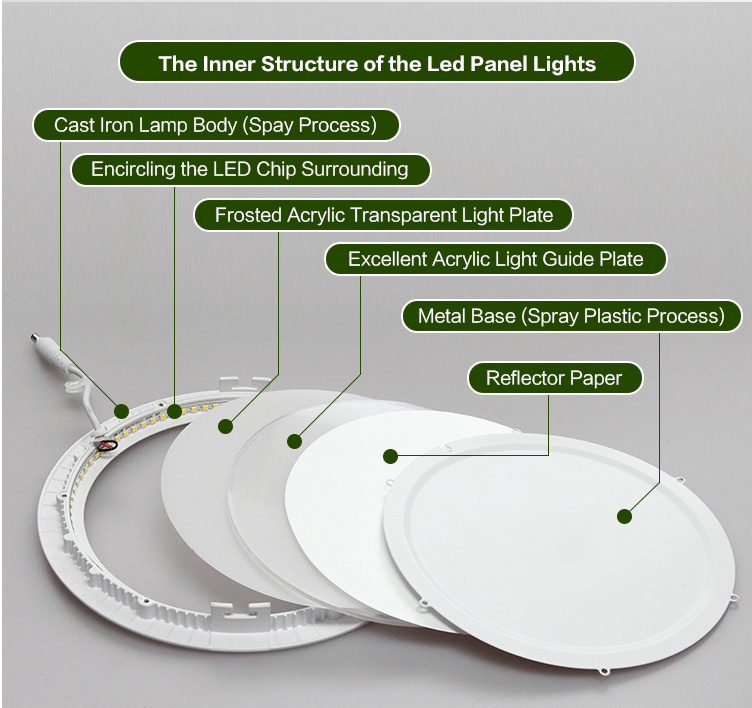

Luminile cu panouri cu LED-uri vin în trei categorii principale de dimensiuni: Una este luminile cu panouri de dimensiuni mici, cum ar fi downlight-urile, unde lumina este emisă de LED-urile montate lateral și transmisă printr-o placă de ghidare a luminii. Ele vin în forme pătrate sau rotunde, cu dimensiuni cuprinse între aproximativ 90 mm și 225 mm (diametru sau lungime laterală) și puteri de 3W, 6W, 9W, 12W, 15W, 18W sau 24W.
A doua categorie sunt dimensiunile non-standard, de obicei proiectate pe baza cerințelor specifice ale proiectului și a parametrilor dimensionali unici.
A treia categorie sunt dimensiunile standard, inclusiv 300x300mm, 300x600mm, 600x600mm, 300x1200mm și 600x1200mm. Unele regiuni pot avea mici variații în dimensiuni. De exemplu, dimensiunile unui 60×Panoul de iluminat 60 este în general de 595x595mm în China, 595x595mm în cea mai mare parte a Europei, 600x600mm în cea mai mare parte a Americii de Sud, 603x603mm în America de Nord și 620x620mm în Germania și Brazilia, printre altele.
Structura produsului
1)Structura luminii panoului iluminat cu LED-uri și principiul emisiei luminii:

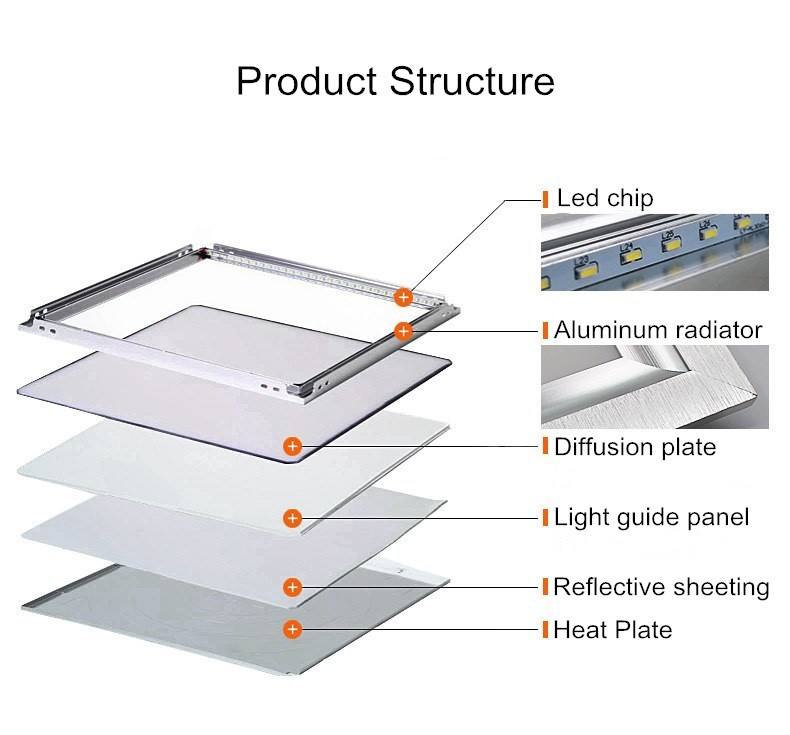

Structura unui panou de lumină LED Edge-lit include în primul rând componente precum cadrul, placa de difuzie, placa de ghidare a luminii, banda de lumină, filmul reflectorizant și placa de spate.

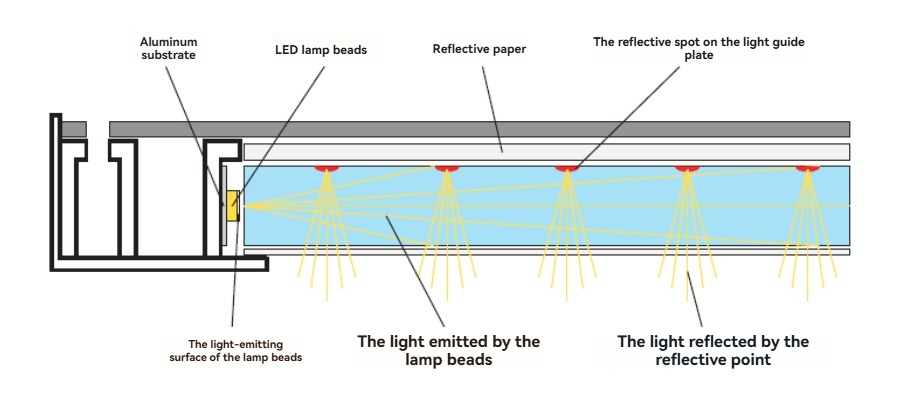

Lumina de la cipurile LED pătrunde în interiorul plăcii de ghidare a luminii prin suprafața care emite lumină. Lumina este reflectată de punctele reflectorizante de pe placa de ghidare a luminii și emisă în jos, apoi emisă prin suprafața emițătoare de lumină a corpului de iluminat. Lumina care nu lovește punctele reflectorizante este reflectată înapoi de filmul reflectorizant, asigurând că cea mai mare parte a luminii de la cipurile LED este convertită în iluminare utilizabilă. Calitatea plăcii de ghidare a luminii este un criteriu important pentru evaluarea calității generale a Iluminat pe margine lumina panoului.
2) Structura și principiul de emisie de lumină a panourilor cu iluminare directă LED:

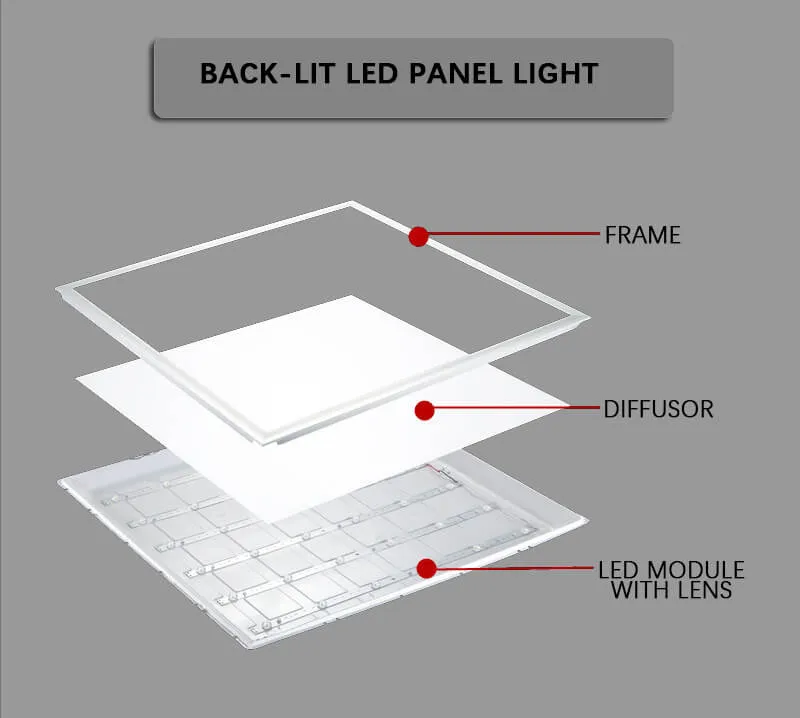

Structura panourilor cu iluminare directă (cu emisie directă) include în principal un cadru, o placă de difuzie, o bandă luminoasă (inclusiv substrat din aluminiu, cipuri LED și lentilă) și capac din spate.

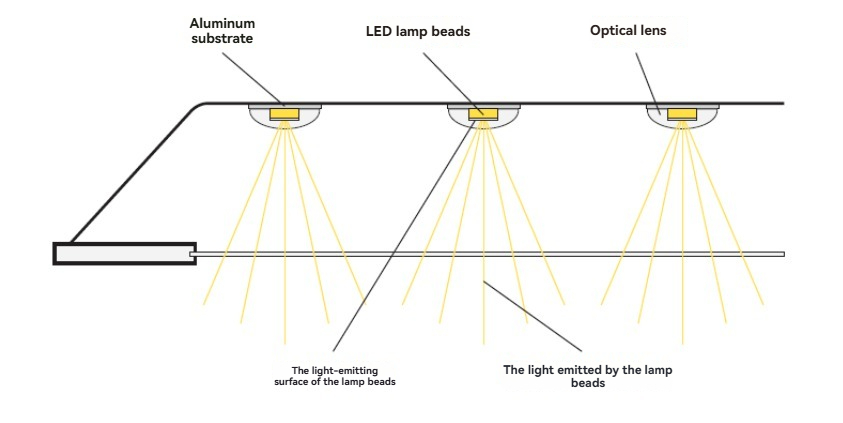

Lumina de la cipurile LED este împrăștiată de lentilă și reflectată de capacul din spate, emițând de pe suprafața emițătoare de lumină a dispozitivului.
Analiza componentelor panourilor cu led convenționale
1.Cadru: rezistența cadrului afectează durabilitatea și calitatea generală a corpului de iluminat.
Rama este o parte importantă a luminii panoului. Un cadru de înaltă rezistență face lumina panoului mai durabilă. Materialele folosite pentru ramele laterale ale panourilor LED variază, rezultând performanțe diferite de disipare a căldurii. Materialele actuale pentru ramele luminoase pentru panouri includ în principal aliaj de aluminiu, oțel, PC, A6063, compozit aluminiu-plastic și oțel. Cel mai des folosit este cadrul din aluminiu (pentru panouri mici, unele folosesc carcase din plastic), care este împărțit în continuare în rame asamblate și sudate. Cadrele sudate sunt mai robuste, dar mai scumpe decât ramele asamblate. În general, ramele sunt clasificate după stil în rame plate și rame trepte, cu diferențe de preț. În plus, greutatea cadrului (cantitatea de material folosită) afectează și prețul.
2.cipuri LED
Tipul, marca și cantitatea de cipuri LED afectează efectul de iluminare, fluxul luminos și prețul. Cipurile LED utilizate în mod obișnuit includ SMD2835 și SMD4014, cu mărci precum SANAN, SUMSANG și Lumileds (fostă Philips). Cipurile LED de la producători de marcă sunt mai scumpe. Panourile luminoase cu iluminare directă, datorită împrăștierii luminii de la LED-uri prin lentile optice, necesită, în general, mult mai puține LED-uri decât luminile de panou Edge-lit.
3.Placa difuzor: Diferitele materiale au o transmisie diferită a luminii
Placa difuzorului servește la distribuirea uniformă a luminii din placa de ghidare a luminii și, de asemenea, ajută la estomparea pixelării. Materialele comune includ PC, acril, PS și PP. Prețurile variază de la mare la mic, PS și PC fiind cele mai frecvent utilizate.
Acrilul are o transmisie a luminii de 92%, PC este de 88%, iar PS este de aproximativ 80%. Acrilul are o transmisie a luminii mai mare decât PC-ul și costuri mai mici, dar are o rezistență mai slabă la îmbătrânire; PC-ul este mai scump, dar are o rezistență mai puternică la îmbătrânire. În plus, diferiți producători folosesc grosimi diferite pentru plăcile de difuzie, cea mai comună fiind de 0,8 mm până la 1,2 mm grosime, care sunt mai scumpe. Panoul de lumini cu emisie directă necesită o rezistență mai mare în placa de difuzie în comparație cu Iluminat pe margine lumini de panou și sunt în general mai groase.
4.Placă de ghidare a luminii (LGP)
Placa de ghidare a luminii este o componentă a panourilor de iluminat Edge-lit. Materialul este un factor semnificativ care afectează eficiența luminii, pe lângă chipurile LED. Funcția sa este de a refracta lumina paralelă cu direcția plăcii de transmitere a luminii în lumină perpendiculară pe direcția plăcii de transmitere a luminii. Lumina refractată de placa de ghidare a luminii este apoi reflectată înapoi de hârtia reflectorizantă în spatele luminii panoului. În timpul acestui proces, este, de asemenea, important să se minimizeze degradarea luminii. În general, eficiența luminii a plăcii de ghidare a luminii depinde în mare măsură de designul modelului de puncte, urmat de alegerea materialului (transmitanță). Materialele utilizate în mod obișnuit includ PMMA (acrilic), MS și PS, prețurile scăzând în această ordine. Cu toate acestea, PS și MS tind să îngălbenească în timp, PS îngălbenind de obicei după aproximativ doi ani și MS după aproximativ trei ani. În regiunile cu temperaturi mai ridicate, plăcile de ghidare a luminii sunt mai predispuse la îngălbenire. Dacă este necesară o garanție de 5 ani sau o eficiență mai mare a luminii, se folosesc de obicei ghidaje de lumină PMMA. Dimensiunile ghidajelor de lumină utilizate de diverși producători variază în general între 1,6 și 3,0 mm, opțiunile mai groase fiind mai scumpe.
5.Cearceaf reflectorizant
Foile reflectorizante sunt folosite în panourile de iluminat pentru a reflecta lumina împrăștiată înapoi în sistemul de ghidare a luminii, sporind eficiența luminii, îmbunătățind uniformitatea luminozității și prevenind scurgerea luminii de fundal.
6.Placa din spate
Placa de spate cea mai des folosită este din fier, cu grosimi și greutăți diferite, rezultând rezistențe diferite. Comparativ cu Iluminat pe margine lumini de panou, lumini de panou cu iluminare directă au un design diferit, cu plăci din spate mai groase. În plus, plăcile din spate ale panourilor cu iluminare directă sunt supuse unui strat de pulbere, care nu numai că oferă culoare, ci și îmbunătățește reflectivitatea.
7.Sursa de alimentare a driverului
Prețurile variază în funcție de marcă, tensiune, izolație (izolat este mai sigur), fără pâlpâire (afectează dacă lumina pare fără pâlpâire atunci când este fotografiată cu un telefon), cerințe funcționale (de exemplu, reglarea luminii și a culorii) și cerințele de certificare.
8.Film anti-orbire
Cerințe anti-orbire (UGR < 19 pentru a preveni oboseala ochilor) necesită instalarea unei pelicule anti-orbire înaintea panoului difuzorului sau utilizarea unui panou difuzor cu efecte UGR încorporate.
9.Accesorii de instalare
Clemele cu arc și suporturile de montare sunt, în general, selectate în funcție de nevoile diferite ale clienților.
Avantajele și dezavantajele iluminatului cu LED-uri Edge-lit vs
Iluminat pe margine panourile de iluminat oferă avantaje precum simplitatea estetică, eleganța și luxul, iluminarea uniformă și moale, grosimea ultra-subțire și ușurința de instalare și transport; cu toate acestea, ele sunt greu de realizat cu o eficiență luminoasă ridicată, în prezent în jur de 120 lm/W, ceea ce necesită costuri semnificative. În plus, luminile panourilor care utilizează ghidaje de lumină PS și MS pot îngălbeni în timp.
Panourile iluminate din spate au avantajul unei tehnologii și procese de fabricație mai simple, cu linii de producție semi-automatizate care reduc costurile cu forța de muncă. Acestea oferă o luminozitate suficientă și pot atinge o eficiență luminoasă ridicată, atingând în prezent 135 lm/W, cu îngălbenirea minimă a corpului și un avantaj de preț față de modelele Edge-lit; Dezavantajele includ un design mai gros și mai voluminos, care pare mai puțin premium decât panourile luminoase Edge-lit, și volumul de ambalare crescut și costurile de transport. Datorită structurii lor goale, au cerințe de transport mai mari în comparație cu panourile de iluminat Edge-lit. Unele panouri cu iluminare directă pot avea zone întunecate de-a lungul marginilor cadrului, în special la modelele cu capace din spate înclinate. În prezent, au apărut modele de margine în unghi drept pentru panourile cu iluminare directă, eliminând zonele întunecate și îmbunătățind uniformitatea luminii.
