De ce ecranele LCD TFT se bazează pe iluminarea din spate cu LED
LCD TFT (Thin Film Transistor Liquid Crystal Display) nu emite lumină de la sine și are o transmisie optică extrem de scăzută, de obicei în jur de 15%. Acest lucru se datorează faptului că lumina trebuie să treacă prin mai multe straturi, inclusiv filme polarizante, straturi de cristale lichide, straturi de filtru de culoare și substraturi de sticlă, fiecare dintre acestea provocând pierderi de lumină.
Deci, performanța luminii de fundal determină în mod direct luminozitatea, contrastul, uniformitatea culorii și calitatea imaginii afișajului LCD.
Clasificarea iluminării LED de fundal
1. După tipul sursei de lumină
Iluminare de fundal LED RGB (Iluminare de fundal LED full-color)
Compus din LED-uri roșii, verzi și albastre, permite iluminarea dinamică a zonei de fundal, îmbunătățind semnificativ acoperirea gamei de culori și contrastul. Se găsește frecvent în televizoarele de ultimă generație, dar este scump.
Iluminare de fundal cu LED alb (LED alb)
Cea mai utilizată soluție de iluminare cu LED-uri, utilizată pe scară largă în laptopuri, monitoare și televizoare. Performanța sa în gama de culori este ușor inferioară celei RGB-LED, dar oferă avantaje clare în ceea ce privește eficiența energetică, contrastul și costul.
2. După direcția de incidență a sursei de lumină

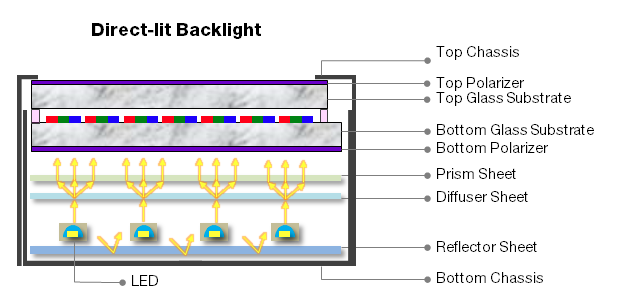

Lumină de fundal LED cu iluminare directă
Sursa de lumină este situată în spatele ecranului LCD, permițând controlul independent al luminozității regionale pentru a obține o diminuare locală, potrivită pentru afișaje de înaltă calitate.

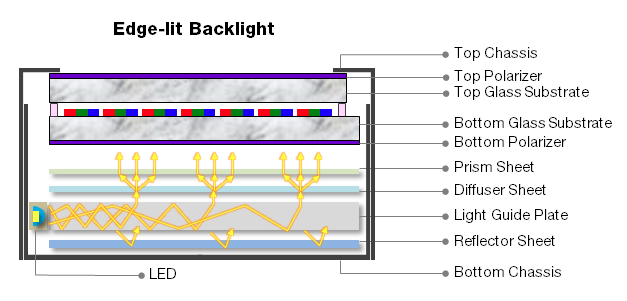

Iluminare de fundal cu LED-uri
Se bazează pe o placă de ghidare a luminii (LGP) pentru a difuza uniform lumina de la benzile LED instalate de-a lungul marginilor ecranului. Acest design menține un profil ultra-subțire și este soluția curentă a produsului.

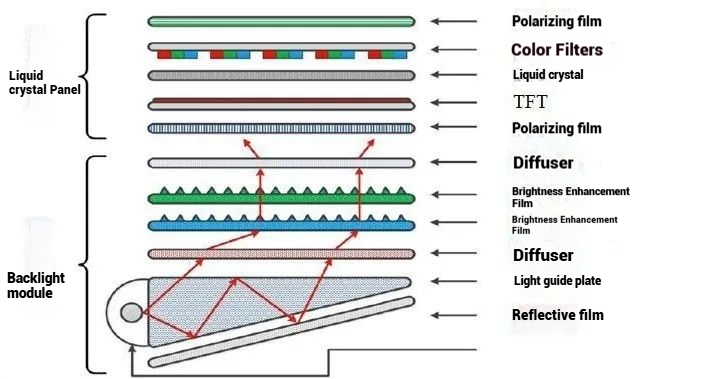

Componentele de bază ale modulului de iluminare de fundal LED
1. Carcasa si rama
Ca componente structurale de sprijin ale modulului de iluminare de fundal cu LED, acestea sunt utilizate pentru a securiza și proteja componentele optice.
Carcasele sunt de obicei piese din plastic turnate prin injecție, în timp ce ramele sunt adesea piese metalice ștanțate.
Materialele obișnuite includ oțel inoxidabil (SUS), table de oțel laminate la rece (SPCC/SECC), aliaj de aluminiu, tablă de tablă și alamă albă, printre altele.

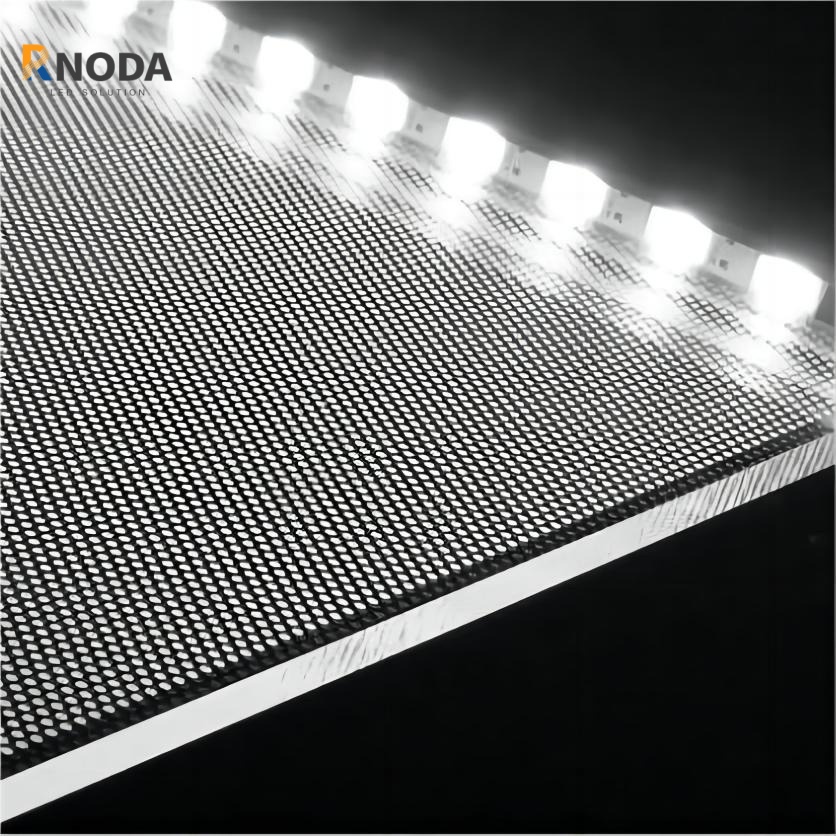

2. Placă de ghidare ușoară (LGP)
Una dintre componentele de bază ale luminii de fundal cu LED, transformând sursele de lumină punctiforme în surse de lumină difuzoare.
Suprafața este acoperită cu puncte laser, utilizând împrăștierea optică și principiile de reflexie internă totală pentru a obține o lumină uniformă în mod uniform.
Fabricat în mod obișnuit folosind procese de gravare; Produsele de ultimă generație pot furniza LGP-uri de înaltă calitate din exterior.
3. Bara LED / Sursa de lumina
Cipurile LED sunt montate pe plăci de circuite PCB sau FPC și servesc ca surse de lumină directă.
Iluminările de fundal LCD TFT folosesc în principal LED-uri albe, în timp ce LCD-urile monocrome pot folosi LED-uri verzi sau albastre.
Designul unității cu curent constant este adoptat pentru a preveni luminozitatea neuniformă a LED-urilor sau durata de viață redusă.
4. Filme optice
„Componentele de îmbunătățire a performanței” ale modulului de iluminare de fundal cu LED, constând în principal din trei tipuri:
Film Prism (BEF, Film de îmbunătățire a luminozității)
Utilizează structuri prismatice pentru a spori luminozitatea centrală, utilizată de obicei în perechi pentru a obține o îmbunătățire a luminozității cu până la 120%.
Distribuiți lumina mai uniform și preveniți petele luminoase.
Situat în partea de jos a modulului de iluminare de fundal cu LED, acesta reflectă lumina neutilizată înapoi pe placa de ghidare a luminii pentru a îmbunătăți luminozitatea generală.
5. Testare optică BM-7
Testerul optic BM-7 este utilizat în mod obișnuit pentru a măsura luminozitatea, uniformitatea și coordonatele culorii luminii de fundal, recunoscut pe scară largă ca standardul industrial în domeniul LCD.
Testarea utilizează de obicei o metodă de măsurare în 5 puncte, 9 puncte, 13 puncte.
Uniformitatea este, în general, necesară să fie ≥80%, cu cazuri speciale care necesită ≥70%.
Tendințe și rezumat
Lumină de fundal cu iluminare directă RGB-LED: oferă cea mai bună calitate a imaginii, dar este scumpă, utilizată în prezent doar în produsele de ultimă generație.
Iluminare de fundal cu LED alb iluminat pe margine: design economic și ușor, soluția principală.
Mini-LED & Micro-LED: următoarea generație de tehnologie de iluminare de fundal va combina calitatea ridicată a imaginii cu avantaje de cost și este direcția pentru dezvoltarea viitoare.
